冷縫是指在混凝土澆筑過程中因突發(fā)不可預料因素而導致的混凝土澆筑中斷、且間隔時間超過混凝土的初凝時間，但小于混凝土的終凝時間而在混凝土結構中形成的一種薄弱面。
施工縫是指因施工工藝、施工強度、混凝土溫控措施等原因，“故意”產生的一個新老混凝土間的縫，但施工縫是需要鑿毛、設置拉筋、設止水鋼板等措施處理的。對于地下室剪力墻的施工縫，一般是在剪力墻內的施工縫處，預埋一道止水鋼板，止水鋼板的厚度一般為3mm，為了保證質量，可加厚到5mm。

兩者之間的□大不同是：一個是施工不當、一個是施工需要。

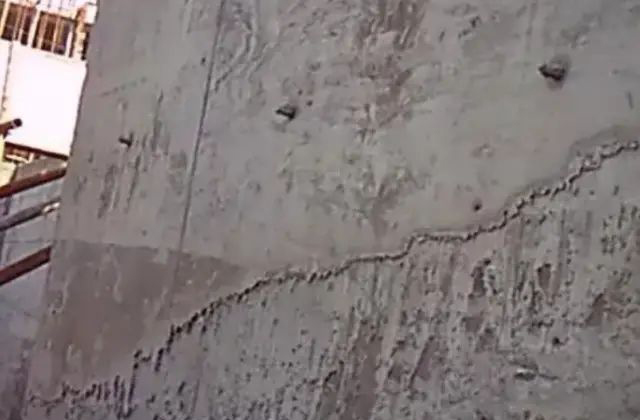

剪力墻冷縫

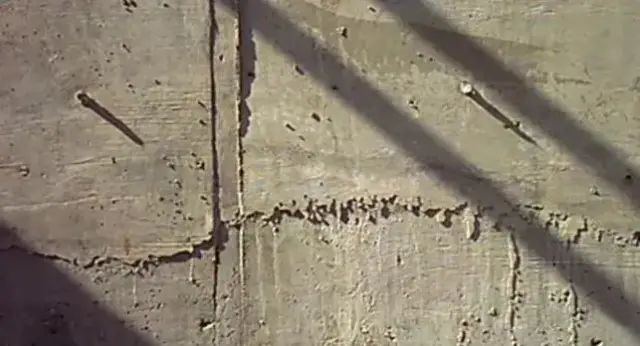

剪力墻施工縫
一、冷縫危害
鋼筋混凝土結構澆筑過程中出現冷縫，冷縫會給鋼筋混凝土結構帶來較大隱患，影響混凝土對鋼筋的握裹力，影響鋼筋混凝土結構的整體性，影響混凝土對鋼筋的保護作用，水可能通過冷縫銹蝕鋼筋，影響結構的自防水和使用壽命。冷縫首先要分析裂縫形成的原因，觀察裂縫的狀況（是否貫通），然后根據具體情況做相應處理。主要的處理方式如下：
二、冷縫處理工藝
1、 處理概念
人工鑿除混凝土表面乳皮，清水沖洗干凈，采用去石子砂漿接縫，加強振搗和養(yǎng)護。
2、 處理過程
· 人工鑿毛
· 高壓水沖洗：沖毛水壓力達到25—50 mpa ,效率高，間隙期超過2周，沖毛效果差。
· 低壓水沖毛：在混凝土終凝后，用0.3—0.6 mpa 的水壓沖毛，可能會沖掉2-3cm厚的表層混凝土。
· 利用風砂槍沖毛：對齡期長的混凝土沖毛有效，但是費工、費時、費料，施工干擾大。
· 鋼絲刷機械刷毛：功效高，效果好，費用大。
三、冷縫處理方法
1、表面修補法
表面修補法是一種簡單、常見的修補方法，它主要適用于穩(wěn)定和對結構承載能力沒有影響的表面裂縫以及深處裂縫的處理。通常的處理措施是在裂縫的表面涂抹水泥漿、環(huán)氧膠泥或在混凝土表面涂刷水泥基滲透結晶、瀝青等防水材料，在防護的同時為了防止混凝土受各種作用的影響繼續(xù)開裂，通?？梢圆捎迷诹芽p的表面粘貼玻璃纖維布等措施。
2、灌漿、嵌縫封堵法
灌漿法主要適用于對結構整體性有影響或有防滲要求的混凝土裂縫的修補，它是利用壓力設備將膠結材料壓入混凝土的裂縫中，膠結材料硬化后與混凝土形成一個整體，從而起到封堵加固的目的。常用的膠結材料有水泥漿、環(huán)氧樹脂、甲基丙烯酸酯、聚氨酯等化學材料。

嵌縫法是裂縫封堵中□常用的一種方法，它通常是沿裂縫鑿槽，在槽中嵌填塑性或剛性止水材料，以達到封閉裂縫的目的。常用的塑性材料有聚氯乙烯膠泥、塑料油膏、丁基橡膠等等；常用的剛性止水材料為聚合物水泥砂漿。

3、混凝土置換法
混凝土置換法是處理嚴重損壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。
4、自修復法
添加mate-adv混凝土自修復防水密實劑，可減少混凝土早期收縮裂縫78%以上，混凝土裂縫的自修復率達到157%。mate-adv混凝土自修復防水密實劑是一種摻入特殊活性無機材料的防水密實劑，通過改性處理后復合而成的深藍色無機水溶液。兼具防水、密實、混凝土微裂縫自修復功能。摻入混凝土中，在混凝土內部形成自修復系統，當混凝土產生微裂縫時，活性修復材料遇水被二次激活，將混凝土中的微裂縫填充和堵塞，使混凝土微裂縫達到自修復，提高混凝土防水性、密實性及耐久性。

摻量為混凝土膠凝材料總質量的0.4%。

部分素材來源：網絡資料

版權歸原作者所有，如有侵權，請聯系刪除
